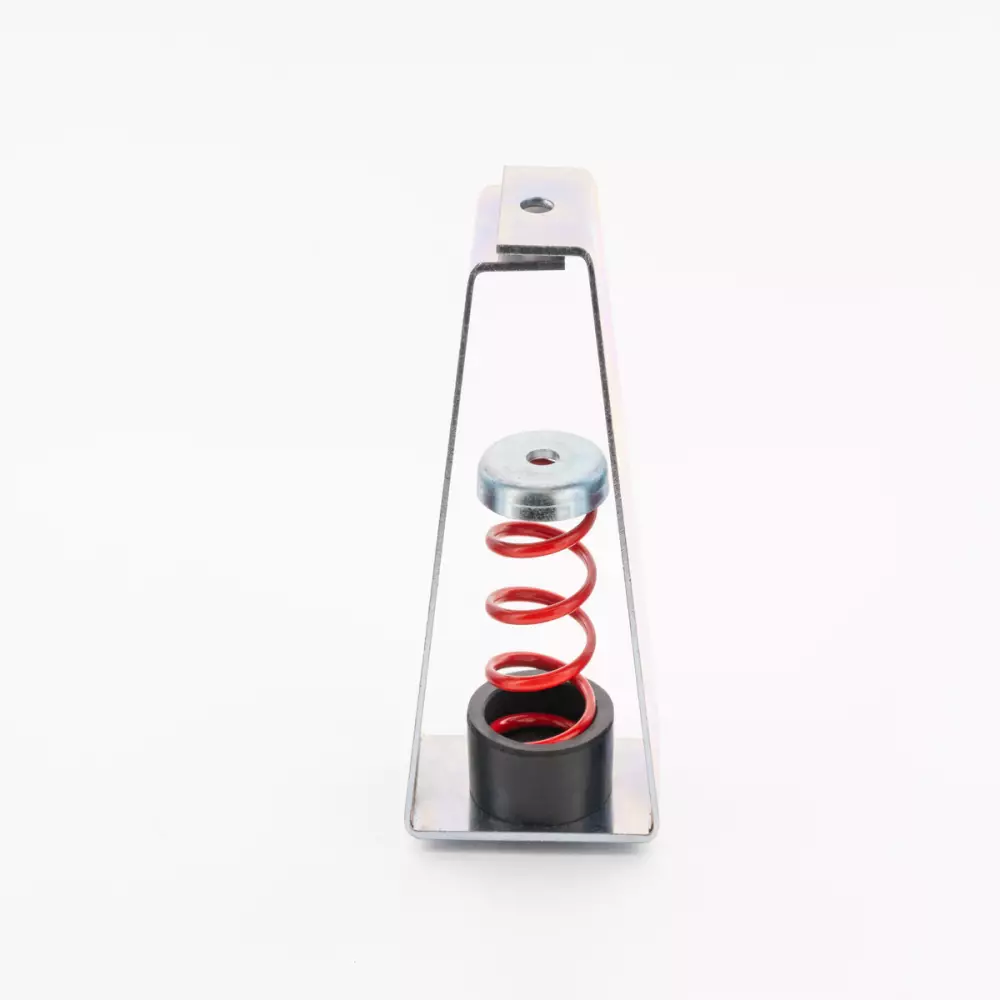

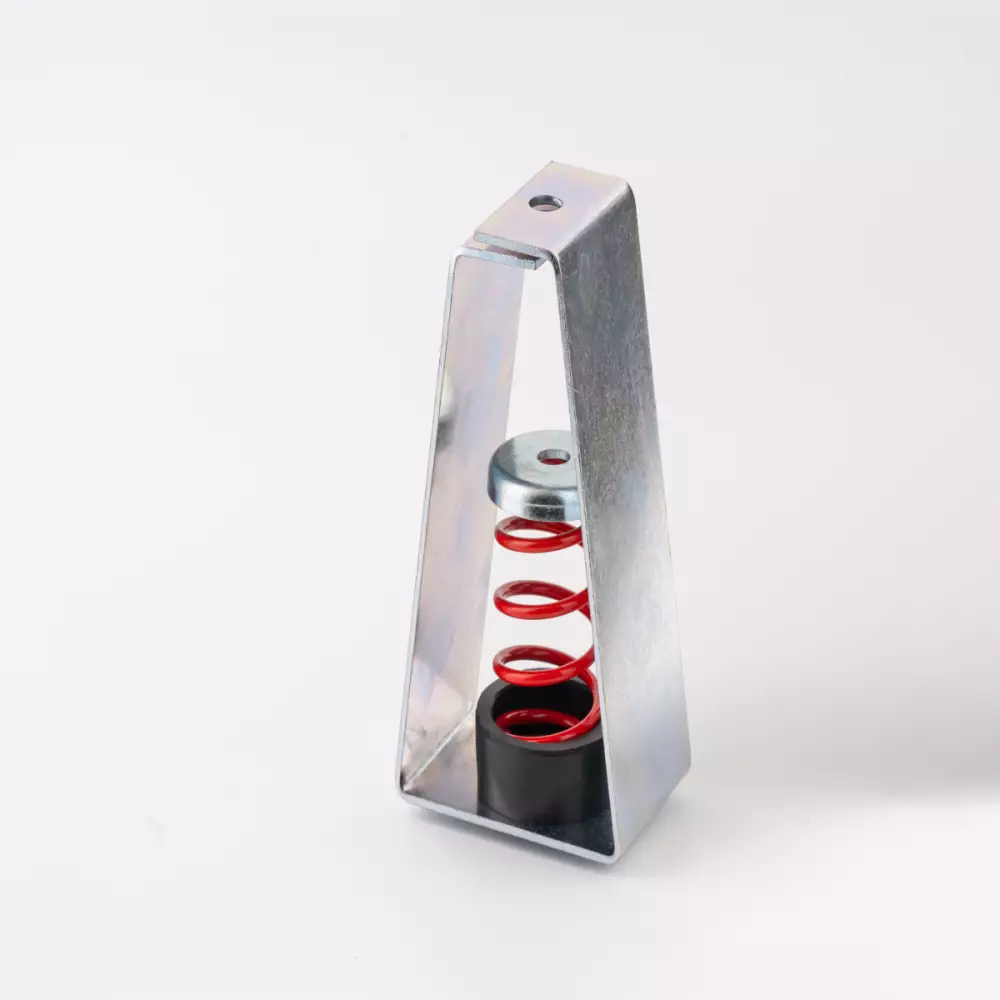

Rezonex YA Yaylı Titreşim Askısı

Cihazlar ile kanal ve borulardaki titreşimin askılama elemanları vasıtasıyla binaya iletilmesini engellemek için kullanılan askı tipi sönümleyicilerdir. Asma tavan üzerinde gürültü kaynaklı oluşan titreşimin bina strüktürüne iletilmesini engellemek için kullanılır

Yaylı Titreşim Askısı Boyutları:

Uzunluk (U) : 74mm

Genişlik (G) : 50mm

Yükseklik (Y) : 120mm

Ankraj Elemanı (maks.) : M10

Tij Tipi (maks.) : M10

YA Yay Kapasiteleri:

Model	Beyan Kapasitesi (kg)	Beyan Çökme (mm)	Sınır Kapasite (kg)	Sınır Çökme (mm)	Toplam Çökme (mm)	Yay Sabiti (kg/mm)	Yay Rengi
D-8	8	25	11	34	42.5	0.32	Beyaz
D-13	13	25	17	33	40.4	0.52	Yeşil
D-17	17	25	22	31	39	0.7	Mavi
D-23	23	25	28	30	37.6	0.92	Sarı
D-34	34	25	39	29	35.5	1,35	Turuncu
D-60	60	25	74	31	37	2,42	Kırmızı
D-100	100	25	111	27	33.5	4,08	Siyah

Montaj Adımları:

İzolatör kabin üzerindeki ankraj deliğinden dübel veya tij ile tavana bağlanır.

Sistemi veya cihazı taşıyacak tij yay kapağından geçirilip somun sıkılarak yay çöktürülür

Kullanım alanları:

Asılı ekipmanlar Boru

Kanal tesisatları

Asma tavanlar
