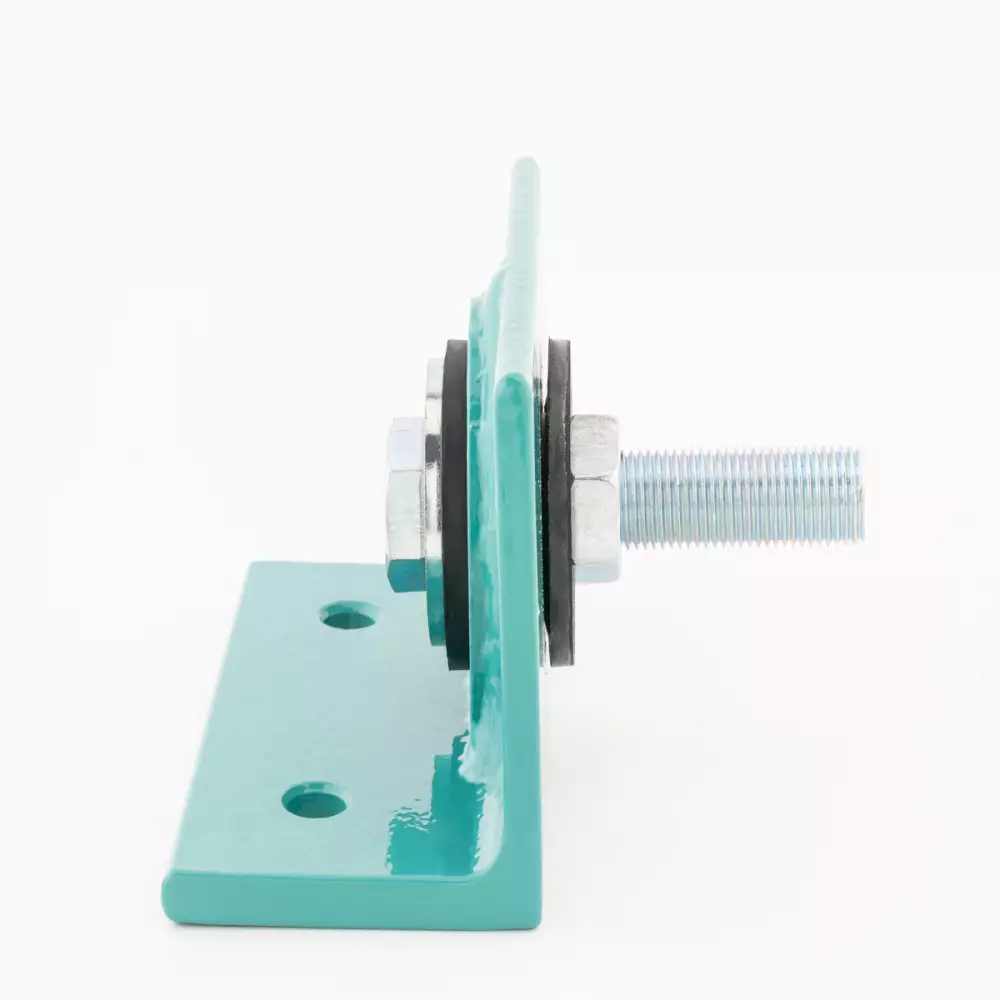

Sismex SSL-2 Sismik Sınırlayıcı 4670kg (45.8 kN) yüke uygun

ANSI-ASHRAE 171-2017 standardına göre test edilmiştir.

Her yönden gelecek sismik yüklere karşı koruma sağlar.

Cihaza bağlantı yapılması durumunda iki kenarda kullanılması yeterlidir.

Merkez kauçuk conta ile şase montaj civatası arasındaki boşluk kadar harekete imkan verir.

Sınırlayıcı tireşim geçişine müsade etmez.

Zemin tipine göre dübel,civata veya kaynaklı montaj yapılabilir.

Test Yükü: 68.7 kN

Tavsiye Edilen Yük: 45.8 kN ( Emniyet katsayısı:1.5)

Şase montaj civatası: M20

Montaj Adımları

1- Sınırlayıcı cihaz şasesine hizalanıp şase montaj cıvatası ile zemin ankraj dübelleri için işaretlemeler yapılır. Şasede mevcut delikler var ve uygun ise kullanılabilir. Sınırlayıcı ile cihaz şasesi arasında 15mm boşluk bırakılmalıdır.

2- Kullanılacak cıvata için şasede ve dübeller için döşemede/kaidede uygun çapta delikler delinir. Cihaz Şasesi C veya NPU profilden imal edilmiş ise uygun ebatta minimum 5mm kalınlıklı saçtan delikli montaj plakası şaseye kaynatılır.

3- Şase montajı için kullanılan cıvata (somun arkada veya önde) her iki yönlü olarak takılabilir. Özellikle atalet kaidesine yapılacak montajlarda cıvata başının beton içine gömülmesi daha verimli olacaktır.

4- Zemin ankrajında kullanılacak sismik özellikli dübellerin montajı uygun şekilde gerçekleştirilerek sıkıştırılır.

5- Hesaplamalar sonucu sınırlayıcı montajında 2 adetten fazla dübel kullanılması gerekebilir. Bu durumda ebatları tedarikçi firmanın uzman mühendisi tarafından belirlenecek sac montaj plakası ve sınırlayıcı sürekli kaynak ile birleştirilir.

Kullanım alanları:

Pompalar

Hidroforlar

Fanlar

Atalet kaideleri

Klima santralleri

Plakalı ısı değiştiriciler

Kazanlar ve ekonomizörler

Jeneratörler Trafolar

Sismik koruma istenen döşemeye oturan diğer ekipmanlar
