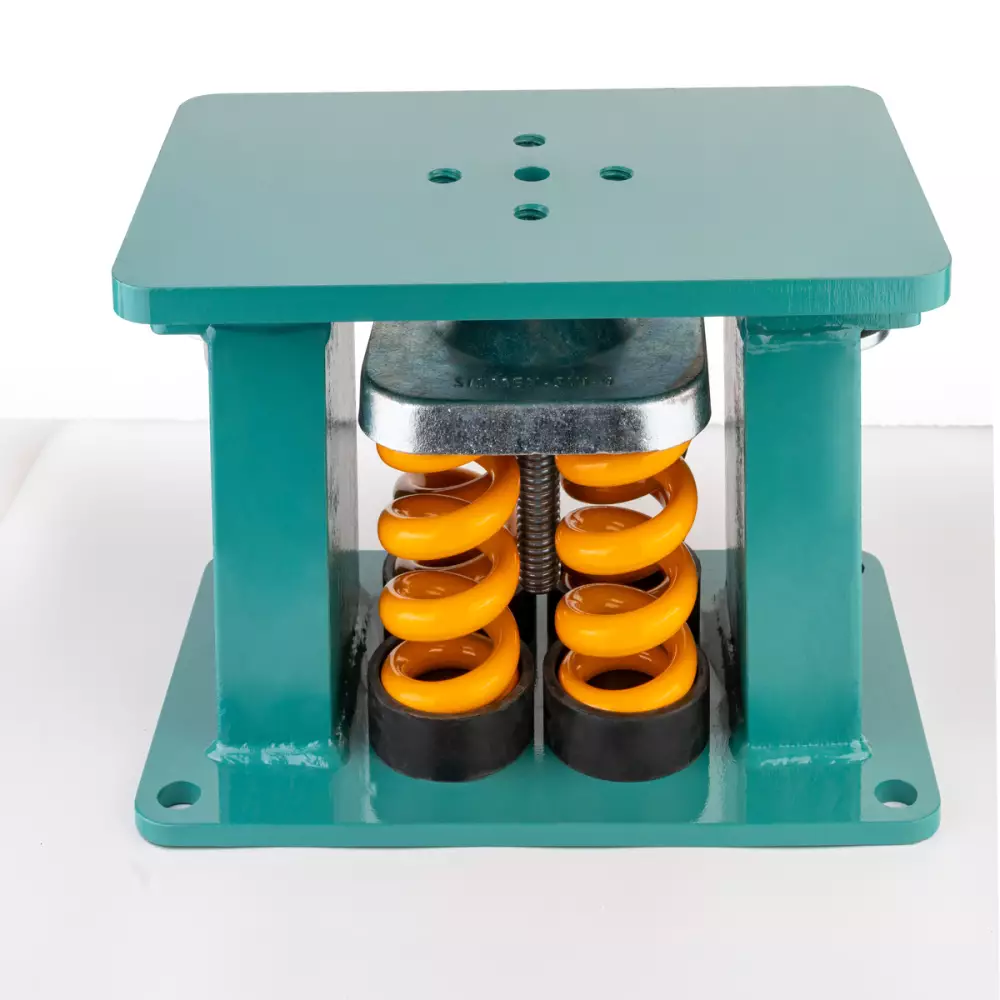

Sismex SYI-4 Yaylı Sismik Titreşim İzolatörü

ANSI-ASHRAE 171-2017 standardına göre test edilmiştir.

Çelik kabin tüm yönlerden gelecek sismik yüklere karşı koyacak şekilde tasarlanmıştır.

Yaylar ile titreşim kontrolü sağlanır.

Alt ve üst plakalardan kaynak veya cıvata ile montaja uygundur.

Test yükü: 78.20 kN

Tavsiye Edilen Yük: 52.13 kN ( Emniyet katsayısı: 1.5)  (Emniyet gerilmelerine göre tasarım (ASD) esaslarına göre belirlenmiştir.)

Cihaz Montaj Civatası: M18

* gümüş renkli iç tel       * bakır rengi iç tel

Montaj Adımları:

-Kullanılacak her bir izolatör için montaj çizimleri temel alınarak net yerleşim yerleri ve yay renklerine göre kapasiteleri belirlenir

-İzolatör belirlenen yere yerleştirilip montaj plakasından yapısal elemana bağlanır (kaynak, somun-cıvata veya dübel kullanılabilir).

-Cihaz izolatörlerin üzerine indirilip sahanın uygunluğuna göre sürekli kaynak veya en az 2 adet cıvata ile bağlanır.

-Düşey sınırlayıcı cıvatalarda bulunan somunlar gevşetilir.

-Yayların üzerinde bulunan ayar cıvatası (adjustment bolt) sırasıyla her bir izolatörde saat yönünün tersine 1-2 tur çevrilir. Sıkıştırma işlemine bütün düşey sınırlayıcı cıvatalar boşalana kadar devam edilir. Düşey sınırlayıcı cıvatalar boşaldıktan sonra sıkıştırma işlemine devam etmeyin, her bir izolatörde cıvatalar boşa çıkmalıdır. Cihazı düzgün olarak kaldırmak için her izolatör sıkıştırılırken farklı devirler olacaktır. Uygulama esnasında tüm yükün tek bir izolatöre gelmemesine dikkat edilmelidir, aksi takdirde izolatör zarar görebilir

*Cihazın ağırlığı üzerindeyken izolatörü yatay olarak hareket ettirmeyin. Yer değiştirme ihtiyacı olması durumunda izolatörü cihazdan sökün.

*Cihaz tesisat bağlantıları esnek yapılmalıdır.

Kullanım alanları:

Soğutma grupları,

Soğutma kuleleri,

Kompresörler,

Pompalar,

Fanlar,

Atalet Kaideleri,

Jeneratörler
