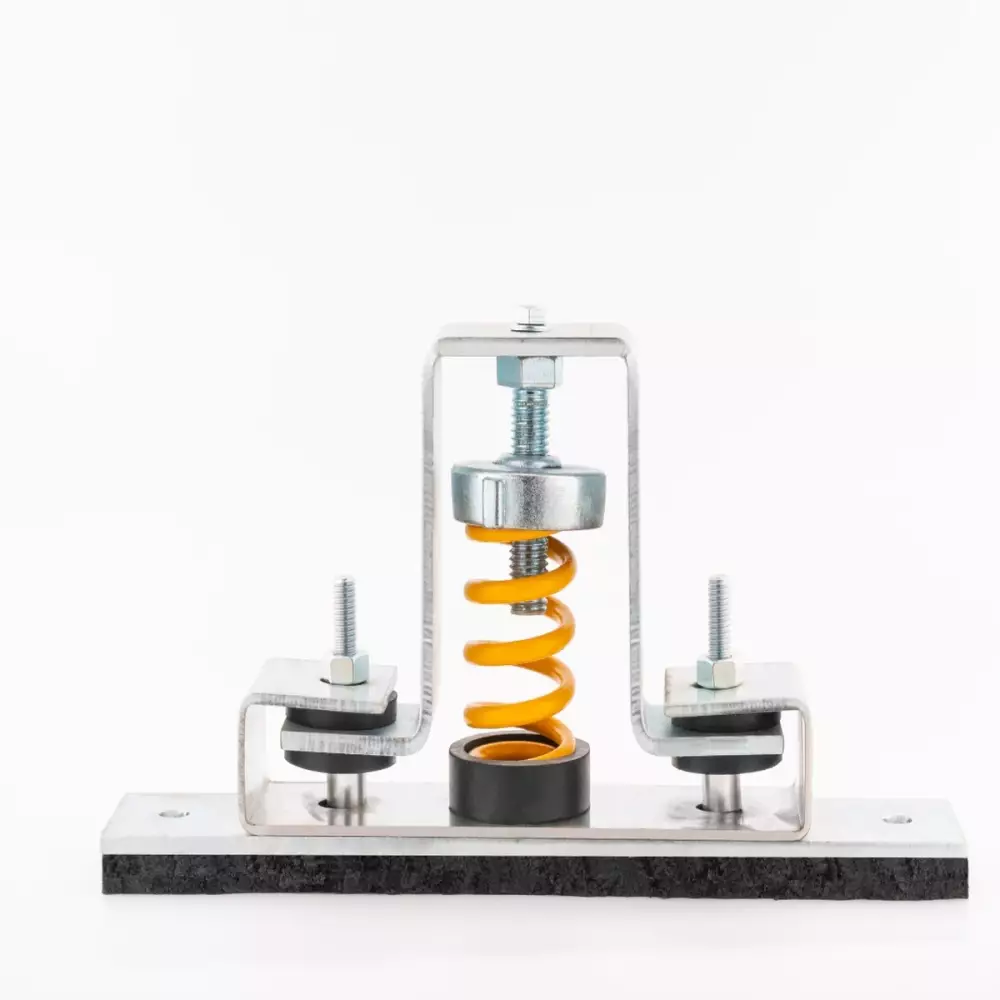

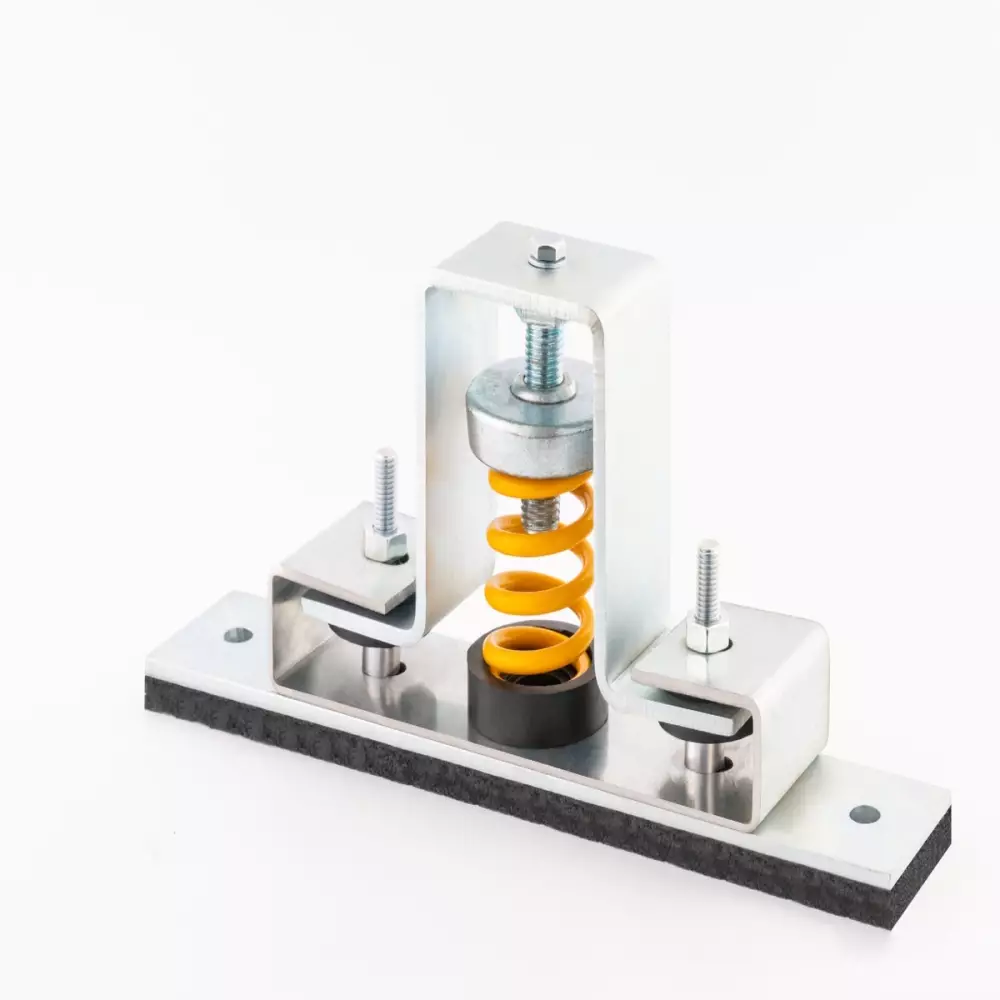

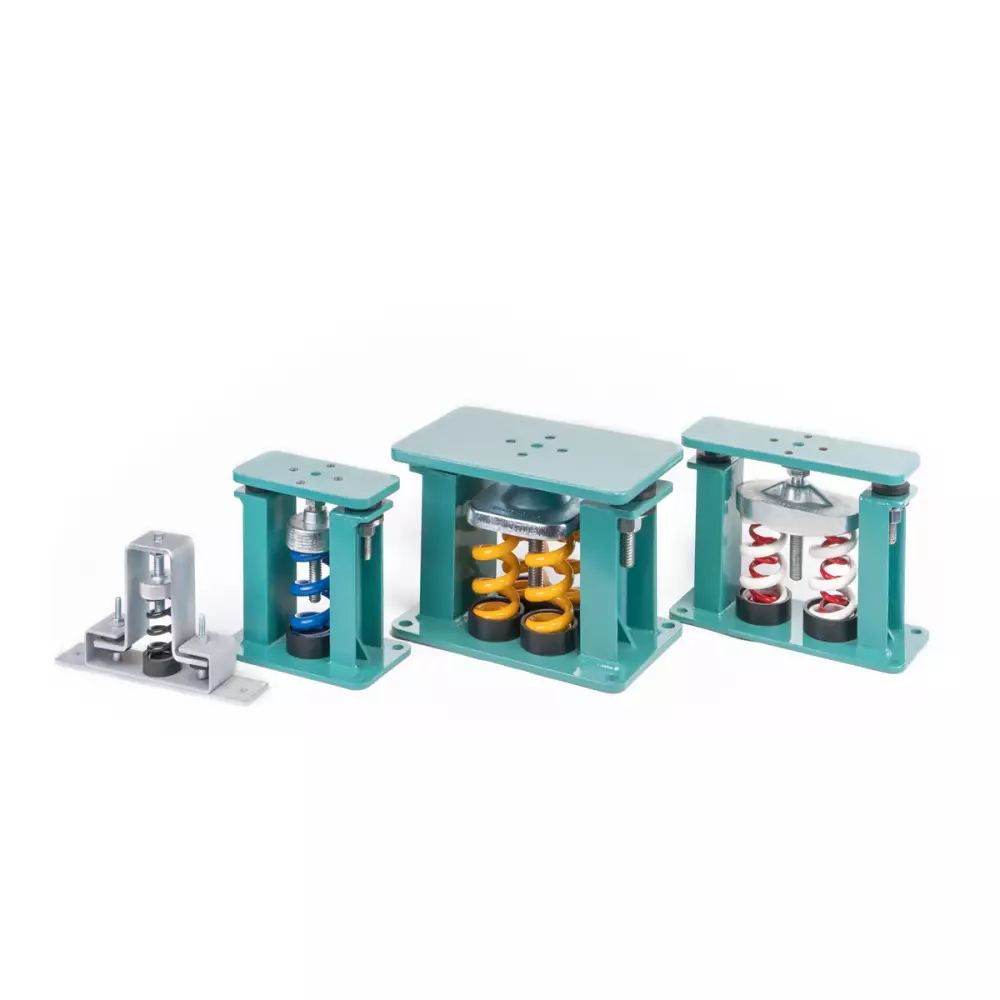

Sismex SYI-A Yaylı Sismik Titreşim İzolatörü

ANSI-ASHRAE 171-2017 standardına göre test edilmiştir.

Çelik kabin tüm yönlerden gelecek sismik yüklere karşı koyacak şekilde tasarlanmıştır.

Yaylar ile titreşim kontrolü sağlanır.

Alt ve üst plakalardan kaynak veya cıvata ile montaja uygundur.

Test yükü: 6.94 kN

Tavsiye Edilen Yük: 4.63 kN ( Emniyet katsayısı: 1.5) (Emniyet gerilmelerine göre tasarım (ASD) esaslarına göre belirlenmiştir.)

Cihaz Montaj Civatası: M6

Model	Beyan Kapasitesi (kg)	Beyan Çökme (mm)	Sınır Kapasite (kg)	Sınır Çökme (mm)	Toplam Çökme (mm)	Yay Sabiti (kg/mm)	Yay Rengi
A-42	42	25	65	38	44.5	1,70	Turuncu
A-67	67	25	93	35	41	2,69	Kahverengi
A-102	102	25	140	34	40.5	4,09	Siyah
A-150	150	25	239	40	46	6,02	Sarı
A-215	215	25	313	36	42.5	8,63	Kırmızı
A-300	300	25	396	33	39	12,08	Beyaz

Montaj Adımları

-Kullanılacak her bir izolatör için montaj çizimleri temel alınarak net yerleşim yerleri ve yay renklerine göre kapasiteleri belirlenir.

-İzolatör belirlenen yere yerleştirilip montaj plakasından yapısal elemana bağlanır (kaynak, somun-cıvata veya dübel kullanılabilir).

-İzolatörlerin üzerine indirilip üstteki cihaz montaj cıvatası ile bağlanır.

-Yayların üzerinde bulunan ayar cıvatası her bir izolatörde saat yönünün tersine 1-2 tur çevrilerek sıkıştırılır. Sıkıştırma işlemine bütün düşey sınırlayıcı cıvatalar boşalana kadar devam edilir. Düşey sınırlayıcı cıvatalar boşaldıktan sonra sıkıştırma işlemine devam etmeyin, her bir izolatörde cıvatalar boşa çıkmalıdır. Cihazı düzgün olarak kaldırmak için her izolatör sıkıştırılırken farklı devirler olacaktır. Uygulama esnasında tüm yükün tek bir izolatöre gelmemesine dikkat edilmelidir, aksi takdirde izolatör zarar görebilir.

-Cihazın ağırlığı üzerindeyken izolatörü yatay olarak hareket ettirmeyin. Yer değiştirme ihtiyacı olması durumunda izolatörü cihazdan sökün.
