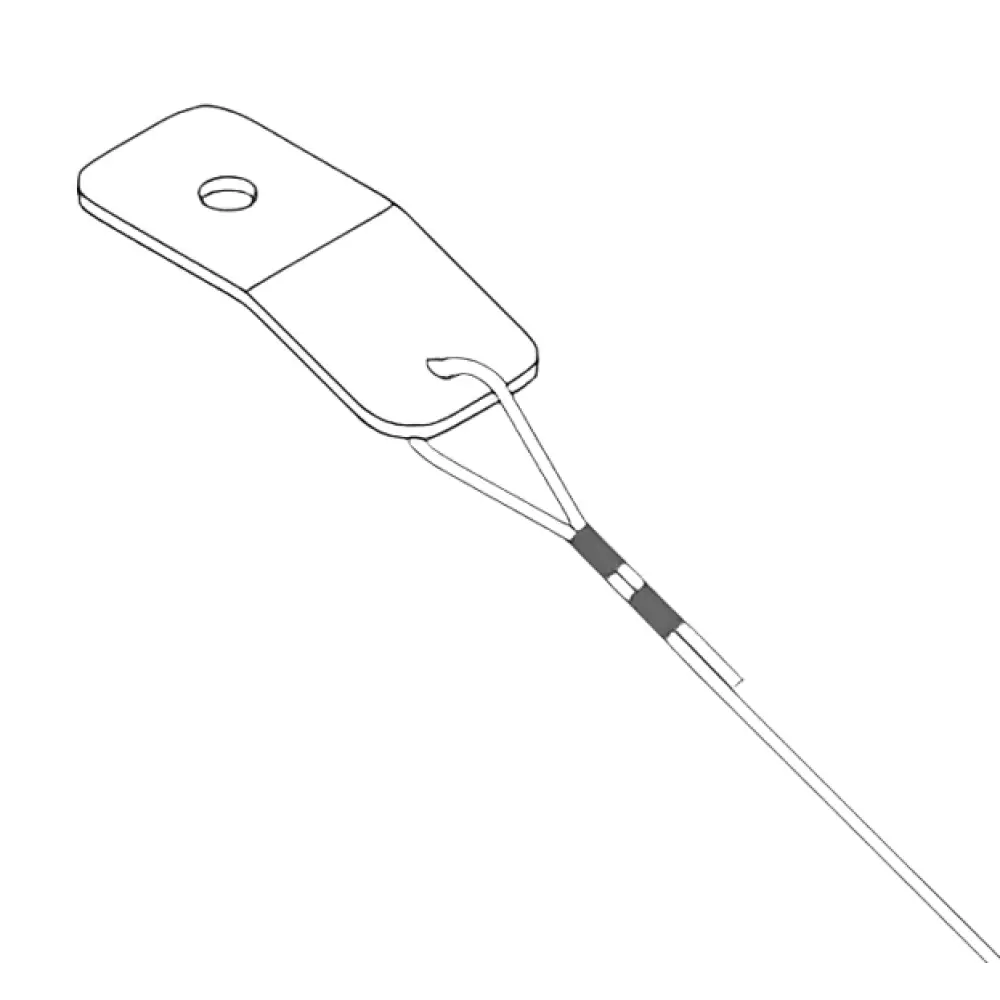

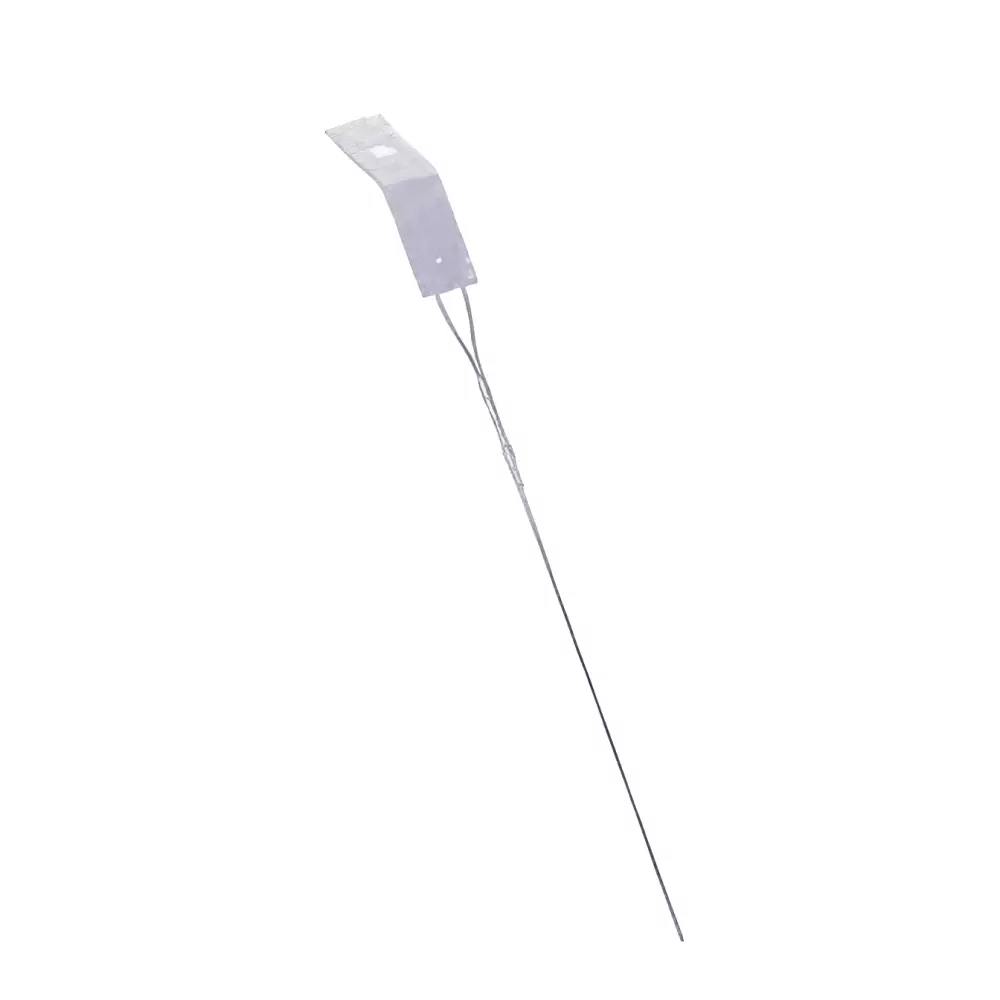

Sismex HBA-5 Halatlı Sismik Askı Seti

Asılı tesisat ve cihazların sismik koruması için kullanılan, çekme yüklerine karşı koyacak özellikte çelik halatlar ile bağlantı parçalarından oluşan Sismik askı setleridir.

Set montajlı olarak ANSI-ASHRAE 171-2017 Standardına göre test edilmiştir.

Bağlantı parçalarının dayanımı kullanılan halatın kapasitesinden yüksektir.

Sismex HBA Halatlı Sismik Halat Seti içeriği:

Sismex HBA braket (1 ad)

Sismex Halat (* seçilen ölçüde)

DKM Kurşun Sıkma Yüzüğü (4 ad)

Not: Halat seti sismik dübel içermiyor. M12 Smart Sismik Dübel ile kullanılması önerilir.

HBA Set Kapasiteleri

(Aşağıda not edilen kapasitelere uygun HBA setini seçiniz.)

* Tavsiye edilen yük değerleri Emniyet Gerilmelerine Göre Tasarım (ASD) esaslarına göre belirlenmiştir.

Montaj Adımları:

1-Askı setinin uygulanacağı noktaya göre halat boyu belirlenerek halat kesilir.

2-Askı setinin her iki ucundaki halat sarımları için halat istenen askı boyundan 20 cm daha uzun kesilmelidir.

3-HBA parçasındaki montaj deliğinden geçirilen halat kuşun sıkma yüzükleri ile sabitlenir. Kurşun yüzükler Yüzük Sıkma pensesi ile sıkılmalıdır.

4-Aynı işlem diğer uç için tekrarlanarak askı seti tamamlanır.

5-Askı seti bir ucundan askılama yapılacak tije takılarak boru kelepçesinin üzerine dayanır ve somun sıkılarak HBA sabitlenir.

6-İkinci HBA parçası yapı elemanı (Perde, kolon, kiriş, döşeme, vb) üzerinde kaydırılarak istenen halat gerginliği sağlanır ve dübelin çakılacağı nokta belirlenir. Dübel montajı ile askı seti montajı tamamlanır.

Kullanım Alanları:

Mekanik tesisat bileşenlerinde; ısıtma soğutma, yangın borularında, havalandırma kanallarında, sabitleme ve sismik askılama amacıyla kullanılır.
Elektrik tesisatı bileşenlerinde kablo tavaları, busbar vb. ekipmanların sismik askılamasında kullanılır.

Özel ölçüler için teklif isteyiniz.
