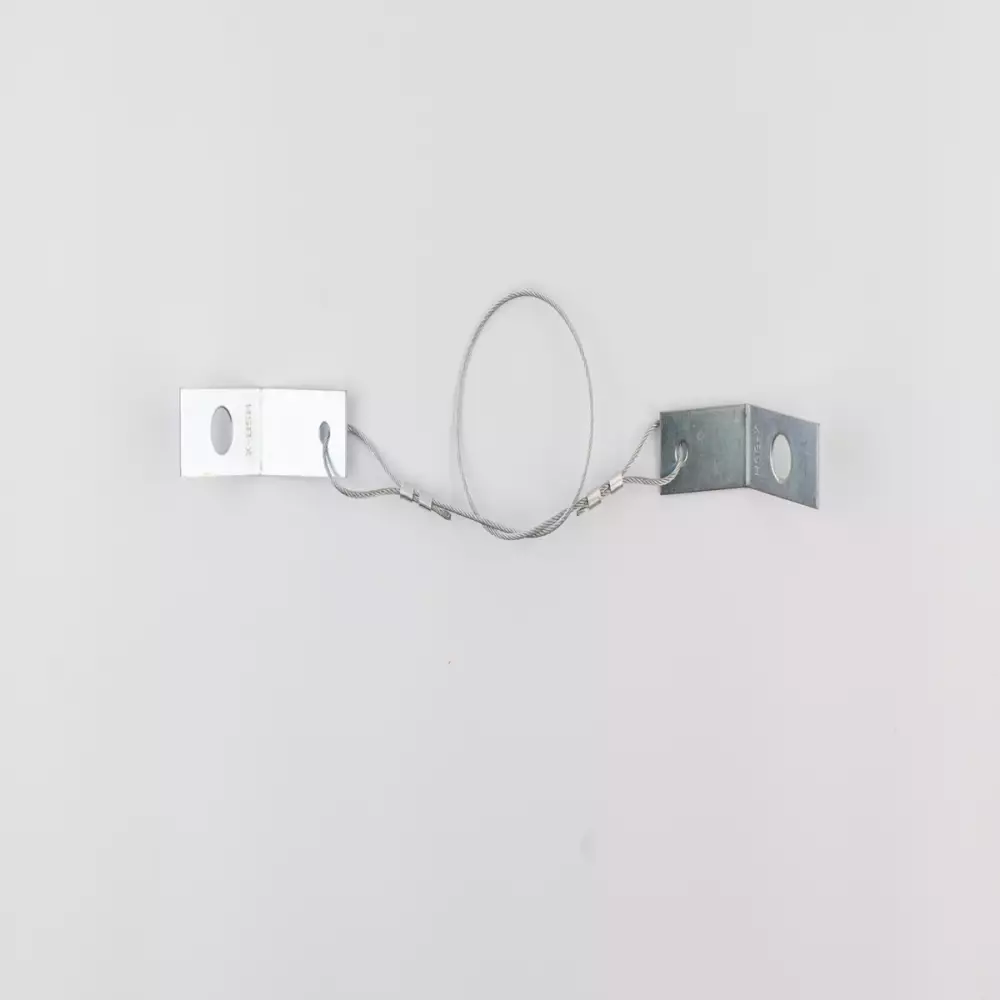

Sismex HSB-X Halatlı Sismik Askı Seti

Set montajlı olarak ANSI-ASHRAE 171-2017 Standardına göre test edilmiştir.

Bağlantı parçalarının dayanımı kullanılan halatın kapasitesinden yüksektir.

HSB-X Halatlı Sismik Askı Seti yangın tesisatı branşman ucunu sabitlemek ve sismik askıya almak amacıyla kullanılır.

Set içeriği:

Sismex Sismik Halat 2mm : (seçilen ölçüde)

Sismex HSB-X Braket: 2 adet

Sismex Kurşun Sıkma Yüzüğü 2mm : 4 adet

Not: M8 Smart Sismik Dübel ile kullanılması önerilir.

HSB Set Kapasiteler

Model	Halat Çapı (mm)	Test Yükü (kgf)	Emniyet Katsayısı	Tavsiye Edilen Yük (kgf)
HSB-X	2	313	1,5	209
HSB-0	2	255		170
HSB-1	3	450		300
HSB-2	3	652		435
HSB-3	5	1765		1175

* Tavsiye edilen yük değerleri Emniyet Gerilmelerine Göre Tasarım (ASD) esaslarına göre belirlenmiştir.

ModeL / Boyut (mm)	A	B	C	D	E	F	G	H
HSB-X	25	50	-	3	50	-	-	13
HSB-1	30	30	15	3	45	29	12	11
HSB-2	30	30	15	3	75	29	14	13
HSB-3	35	35	18	3	90	31	16	17
HSBK-1	36.5	60	19	4	45	31	12	12,5
HSBK-2	36.5	60	19	4	75	31	14	12,5
HSBK-3	50	90	26	5	90	35	16	17

MONTAJ ADIMLARI

Askı setinin uygulanacağı noktaya göre halat boyu belirlenerek halat kesilir.

Askı setinin her iki ucundaki halat sarımları için halat istenen askı boyundan 20 cm daha uzun kesilmelidir.

HSB-X parçasındaki montaj deliğinden geçirilen halat kuşun sıkma yüzükleri ile sabitlenir.

Aynı işlem diğer uç için tekrarlanarak askı seti tamamlanır.

Askı seti bir ucundan askılama yapılacak tije takılarak boru kelepçesinin üzerine dayanır ve somun sıkılarak HSB-X sabitlenir. ( Kurşun Sıkma Yüzükleri Yüzük Sıkma Pensesi ile sabitlenir.)

İkinci HSB-X parçası yapı elemanı (Perde, kolon, kiriş, döşeme, vb) üzerinde kaydırılarak istenen halat gerginliği sağlanır ve dübelin çakılacağı nokta belirlenir. Dübel montajı ile askı seti montajı tamamlanır.

Özel ölçüler için teklif isteyiniz.
