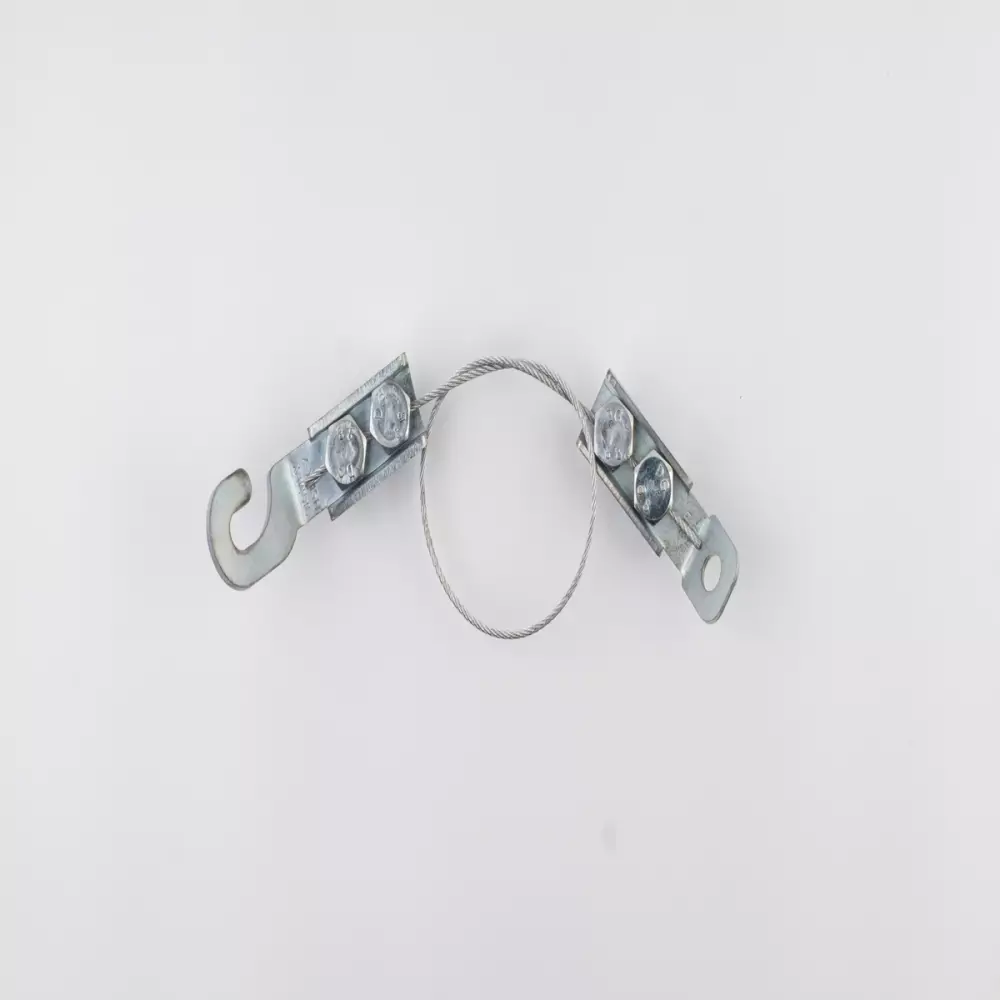

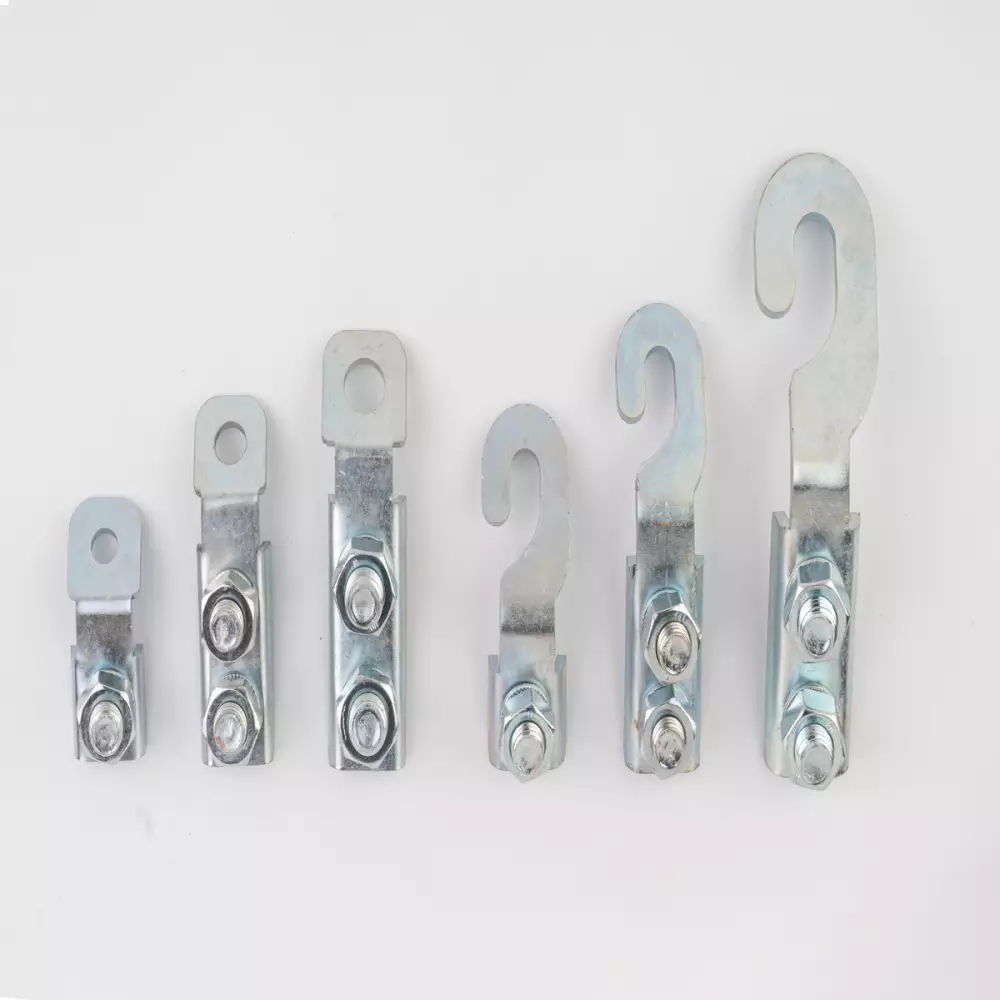

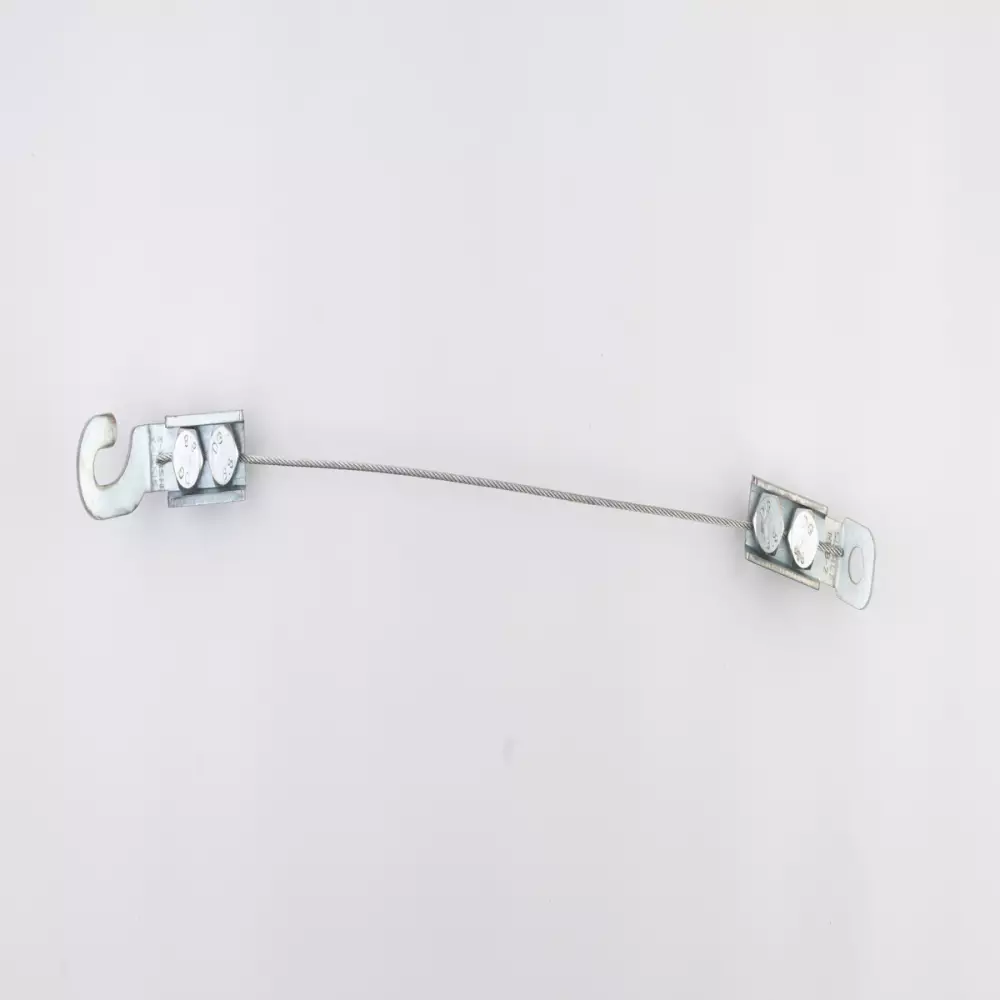

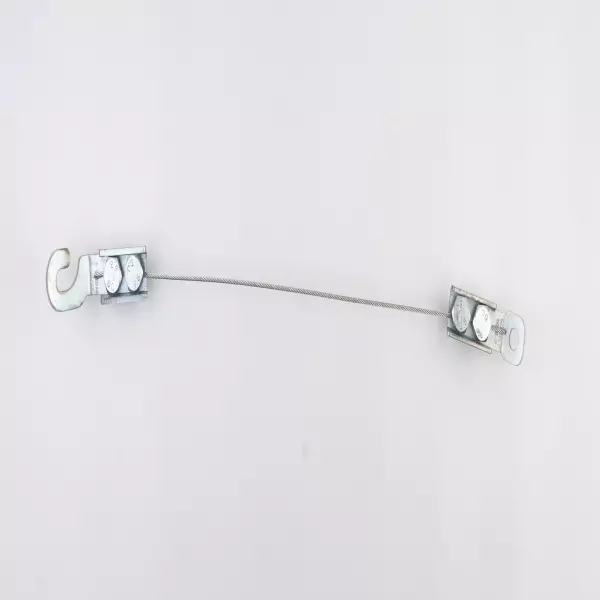

Sismex HSB1-HSBK1 Halatlı Sismik Askı Seti

Set montajlı olarak ANSI-ASHRAE 171-2017 Standardına göre test edilmiştir.

Kancalı bağlantı parçası kolay montaj imkanı sağlar.

Bağlantı parçalarının dayanımı kullanılan halatın kapasitesinden yüksektir.

Halat boyu montaj esnasında ihtiyaca göre belirlendiğinden fire minimumdadır.

HSB Set Kapasiteler

Model	Halat Çapı (mm)	Test Yükü (kgf)	Emniyet Katsayısı	Tavsiye Edilen Yük (kgf)
HSB-X	2	313	1,5	209
HSB-0	2	255		170
HSB-1	3	450		300
HSB-2	3	652		435
HSB-3	5	1765		1175

* Tavsiye edilen yük değerleri Emniyet Gerilmelerine Göre Tasarım (ASD) esaslarına göre belirlenmiştir.

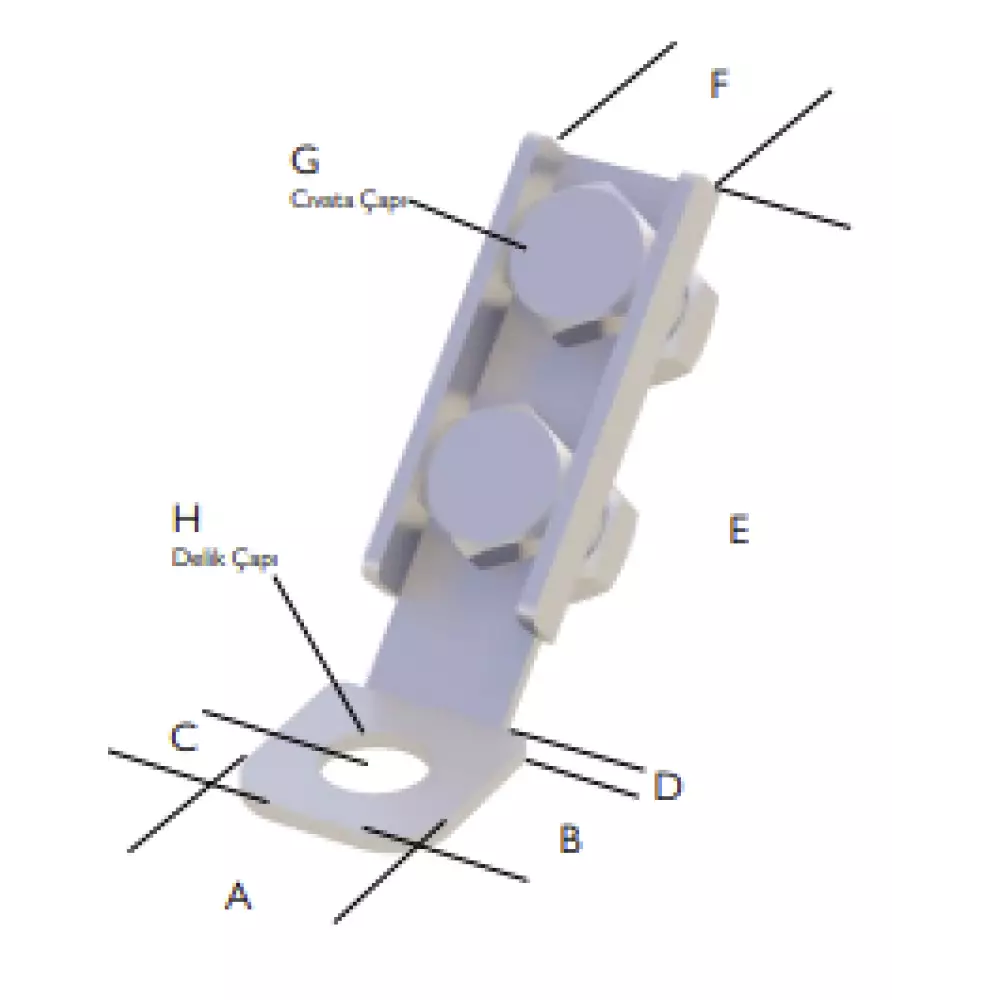

ModeL / Boyut (mm)	A	B	C	D	E	F	G	H
HSB-X	25	50	-	3	50	-	-	13
HSB-1	30	30	15	3	45	29	12	11
HSB-2	30	30	15	3	75	29	14	13
HSB-3	35	35	18	3	90	31	16	17
HSBK-1	36.5	60	19	4	45	31	12	12,5
HSBK-2	36.5	60	19	4	75	31	14	12,5
HSBK-3	50	90	26	5	90	35	16	17

MONTAJ ADIMLARI

1. İhtiyaç miktarında kesilen çelik halat SISMEX HSB’ye (yapı elemanı bağlantı parçası) montajlanır.(HSB parçasının üzerindeki somun gevşetilir ve HSB'nin üzerindeki emniyet cıvatasının deliğinden halat geçirilir ve somun sıkılarak sabitlenir.

2. HSB uygun dübel ile yapı elemanına (Perde, kolon, kiriş, döşeme, vb) montajlanır.

3. Tij bağlantı noktasındaki somun gevşetilerek SISMEX HSBK (kancalı tij bağlantı parçası) tije takılır. Gevşetilen somun sıkılarak HSBK sabitlenir.

4. HSB’ye bağlanan çelik halat, HSBK üzerindeki emniyet cıvatasının deliğinden geçirilir halat gerginleşene kadar çekilir ve somun sıkılarak montaj tamamlanır.

Kullanım Alanları

-Mekanik tesisat bileşenlerinde; ısıtma soğutma, yangın borularında, havalandırma kanallarında, sabitleme ve sismik askılama amacıyla kullanılır.
-Fanların, kazanların, tankların, ısı geri kazanım cihazlarının ve asılı tip mekanik tesisat ekipmanlarının sabitlenmesinde kullanılır.
-Elektrik tesisatı bileşenlerinde kablo tavaları, busbar vb. ekipmanların, dikili tip pano gibi devrilme riski olan ekipmanların sabitlenmesi ve sismik askılamasında kullanılır.

Özel ölçüler için teklif isteyiniz.
